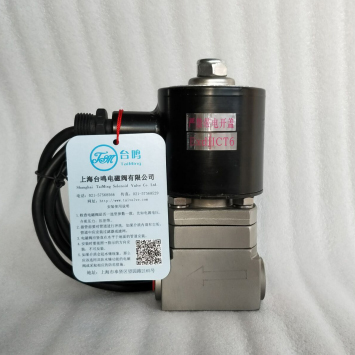

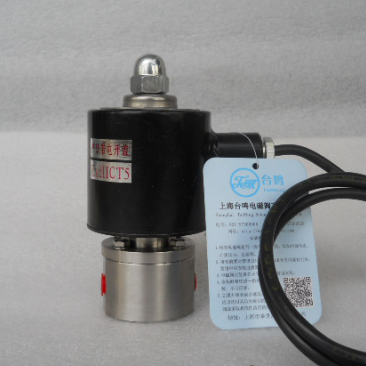

上海臺鳴公司的不銹鋼常開防爆電磁閥驅動方式可選用直流或交流電源驅動，結構形式低壓選用直動式、中高壓選用先導式，密封材料可選用橡膠軟密封、四氟硬密封、PEK硬密封，材質選用優質的不銹鋼304/316/316L，公稱通徑為DN0.5-1000mm，壓力范圍PN0.1-260Mpa，連接方式可選用螺紋、焊接、法蘭連接等。

不銹鋼防爆電磁閥技術參數：
閥體材質：304不銹鋼、316不銹鋼、316L不銹鋼
動作方式：直動式、先導式、分布直動式
通徑范圍：DN1～DN1000mm
控制方式：常開、常閉
電源電壓: AC24V、AC36V、AC127V、AC220V、AC380V、DC12V、DC24V、DC36V、DC72V、DC110V、DC220V
適用介質：水、氣、油、蒸汽、天然氣、氫氣等易燃液體或氣體
介質溫度：-196℃、-100℃、-40℃、0-80℃、+200℃、+300℃
壓力范圍：0-0.3MPa（無壓差），0.01-0.6MPa，0.1-1.6MPa，2.5MPa，4.0MPa，6.3MPa~300MPa
防護性能：普通型、防塵型、防水型、防爆型
接線方式：接線座式；引線式；插頭式
連接方式：法蘭、焊接、內螺紋、外螺紋

不銹鋼防爆電磁閥結構特點:
防爆電磁閥是特別設計適用于傳輸易燃易爆介質或?qū)Ｓ糜谖ｋU(xiǎn)場所的特殊防爆電磁閥，是把設備可能點燃性氣體混合物的部件全部封閉在一個外殼內，其外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性混合物在止在內部而不損壞，并且不會引起外部由一種、多種氣體或蒸氣形成環境的點燃，把可能產生火花、電弧和危險溫度的零部件均放入隔爆外殼內，隔爆外殼使設備內部空間與周圍的環境隔開。隔爆外殼存在間隙，因電氣設備呼吸作用和氣體滲透作用，使內部可能存在危險性氣體混合物封閉在防爆殼內。
上海臺鳴常開防爆電磁閥的使用范圍非常的廣泛，同一種電磁閥門在不同的工作場合與工況有不同的搭配，如果以上介紹還不夠清析，歡迎您向本公司來電咨詢，本公司有專業人員為您服務!
